Kotwy chemiczne i stalowe do dużych obciążeń

Specjalistyczne mocowania czyli kotwy stalowe i chemiczne

Zapoznaj się z propozycją specjalistycznych mocowań konstrukcyjnych jakimi są kotwy ze stali oraz kotwy chemiczne, do odpowiedzialnych mocowań materiałów budowlanych - JAW Eksperci Od Dachów - Eksperci od sprawdzonych rozwiązań.

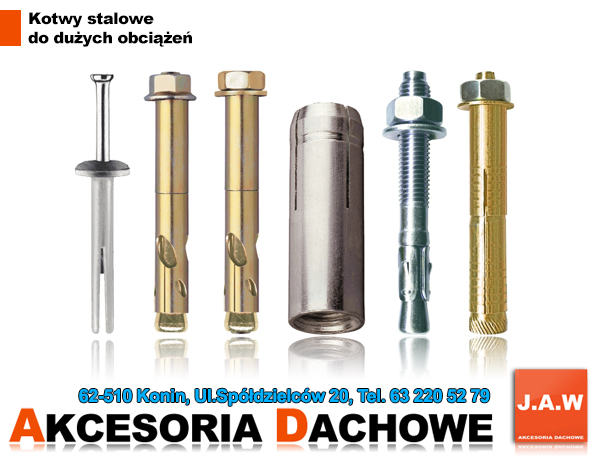

KOTWY STALOWE UNIWERSALNE
INFORMACJE

Kotwy stalowe uniwersalne.

Standardowe typy kotew stalowych o uniwersalnym zastosowaniu. Wyjątkowo ekonomiczne kotwienie dla dolnego i średniego zakresu obciążeń, bardzo skuteczne dociąganie mocowanego elementu do podłoża.

Materiał: stal zwykła węglowa w klasie 5.8 | warstwą cynku powyżej 5 µm

Kotwy stalowe dekarskie wbijane KZN z łbem grzybkowym - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 6.0 / 30 / M 6

ø 6.0 / 40 / M 6

ø 6 / 50 / M 8

ø 6 / 65 / M 10

gwóźdź: stal

tuleja: ZnAl

Kotwy stalowe uniwersalne KHA 2-elementowe z zespoloną podkładką dociskową - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 6.0 / 26 / M 4.5

ø 6.0 / 40 / M 4.5

ø 6.0 / 60 / M 4.5

ø 8.0 / 26 / M 6

ø 8.0 / 40 / M 6

ø 8.0 / 60 / M 6

ø 10 / 40 / M 8

ø 10 / 50 / M 8

ø 10 / 60 / M 8

ø 10 / 75 / M 8

ø 10 / 80 / M 8

ø 10 / 100 / M 8

ø 10 / 120 / M 8

ø 10 / 125 / M 8

ø 10 / 140 / M 8

ø 12 / 60 / M 8

ø 12 / 70 / M 8

ø 12 / 80 / M 8

ø 12 / 100 / M 8

ø 12 / 120 / M 8

ø 12 / 125 / M 8

ø 12 / 140 / M 8

ø 12 / 160 / M 8

ø 12 / 180 / M 8

ø 12 / 200 / M 8

ø 16 / 60 / M 12

ø 16 / 65 / M 12

ø 16 / 100 / M 12

ø 16 / 110 / M 12

ø 16 / 140 / M 12

ø 16 / 150 / M 12

ø 16 / 180 / M 12

ø 20 / 80 / M 16

ø 20 / 120 / M 16

ø 20 / 160 / M 16

ø 20 / 200 / M 16

Kotwy stalowe uniwersalne KHA-S 2-elementowe z osbną podkładką i nakrętką - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 8.0 / 60 / M 6

ø 8.0 / 80 / M 6

ø 10 / 55 / M 8

ø 10 / 80 / M 8

ø 10 / 105 / M 8

ø 12 / 65 / M 10

ø 12 / 100 / M 10

ø 12 / 125 / M 10

Kotwy stalowe uniwersalne KSD - wbijana tuleja stalowa z gwintem - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 8.0 / 25 / M 6

ø 10.0 / 30 / M 8

ø 12 / 40 / M 10

ø 16 / 50 / M 12

ø 20 / 60 / M 14

ø 25 / 85 / M 16

Kotwy stalowe ekspresowe KMC z pojedyńczym klipsem do dużych obciążeń - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 6.0 / 45 / M 6

ø 6.0 / 60 / M 6

ø 6.0 / 70 / M 6

ø 6.0 / 90 / M 6

ø 6.0 / 105 / M 6

ø 8.0 / 55 / M 8

ø 8.0 / 80 / M 8

ø 8.0 / 100 / M 8

ø 8.0 / 125 / M 8

ø 8.0 / 155 / M 8

ø 10 / 65 / M 10

ø 10 / 80 / M 10

ø 10 / 85 / M 10

ø 10 / 95 / M 10

ø 10 / 105 / M 10

ø 10 / 120 / M 10

ø 10 / 125 / M 10

ø 10 / 155 / M 10

ø 10 / 175 / M 10

ø 10 / 205 / M 10

ø 12 / 80 / M 12

ø 12 / 90 / M 12

ø 12 / 110 / M 12

ø 12 / 120 / M 12

ø 12 / 130 / M 12

ø 12 / 150 / M 12

ø 12 / 170 / M 12

ø 12 / 190 / M 12

ø 12 / 210 / M 12

ø 12 / 230 / M 12

ø 12 / 245 / M 12

ø 12 / 270 / M 12

ø 12 / 310 / M 12

ø 16 / 115 / M 16

ø 16 / 120 / M 16

ø 16 / 135 / M 16

ø 16 / 155 / M 16

ø 16 / 160 / M 16

ø 16 / 185 / M 16

ø 16 / 190 / M 16

ø 16 / 210 / M 16

ø 16 / 250 / M 16

ø 20 / 80 / M 20

ø 20 / 140 / M 20

ø 20 / 170 / M 20

ø 20 / 180 / M 20

ø 20 / 230 / M 20

ø 20 / 260 / M 20

ø 20 / 270 / M 20

ø 20 / 290 / M 20

ø 24 / 190 / M 24

ø 24 / 270 / M 24

Kotwy stalowe SLR do dużych obciążeń z 2 strefami rozporowymi - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 12 / 80 / M 8

ø 12 / 100 / M 8

ø 12 / 120 / M 8

ø 12 / 150 / M 8

ø 12 / 180 / M 8

ø 12 / 210 / M 8

ø 12 / 250 / M 8

ø 12 / 280 / M 8

ø 12 / 300 / M 8

ø 14 / 80 / M 10

ø 14 / 100 / M 10

ø 14 / 120 / M 10

ø 14 / 150 / M 10

ø 14 / 180 / M 10

ø 14 / 210 / M 10

ø 14 / 250 / M 10

ø 14 / 300 / M 10

ø 14 / 400 / M 10

ø 16 / 60 / M 10

ø 16 / 80 / M 10

ø 16 / 100 / M 10

ø 16 / 120 / M 10

ø 16 / 150 / M 10

ø 16 / 180 / M 10

ø 16 / 210 / M 10

ø 16 / 250 / M 10

ø 16 / 300 / M 10

ø 18 / 100 / M 12

ø 18 / 120 / M 12

ø 18 / 140 / M 12

ø 18 / 160 / M 12

ø 18 / 180 / M 12

ø 18 / 200 / M 12

ø 18 / 250 / M 12

ø 18 / 300 / M 12

ø 24 / 120 / M 16

ø 24 / 140 / M 16

ø 24 / 160 / M 16

ø 24 / 180 / M 16

ø 24 / 200 / M 16

ø 24 / 250 / M 16

ø 24 / 300 / M 16

ø 20 / 140 / M 16

ø 20 / 170 / M 16

ø 20 / 200 / M 16

ø 20 / 250 / M 16

ø 20 / 300 / M 16

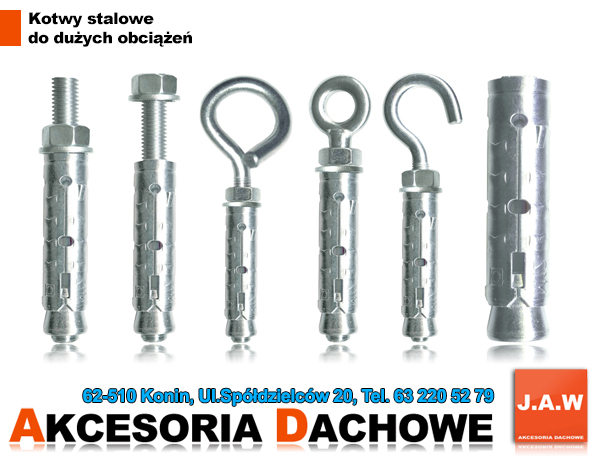

KOTWY STALOWE SPECJALISTYCZNE
INFORMACJE

Kotwy stalowe do dużych obciążeń - JAW Konin

Kotwy stalowe specjalistyczne

Specjalistyczne typy kotew stalowych o szerokim zastosowaniu, dzięki wielu oferowanym wariantom posiadają bardzo korzystne wartości obciążeń przy niskich głębokościach kotwienia. Także w wersji nierdzewnej i kwasoodpornej.

Materiał: stal zwykła węglowa w klasie 5.8 | cynk galwaniczny powyżej 5 µm

KEN - uniwersalna kotwa stalowa z prętem gwintowanym - wymiary:

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 10 / 45 / M 6

ø 12 / 50 / M 8

ø 15 / 60 / M 10

ø 18 / 74 / M 12

pręt : na życzenie

tuleja : stal

Wymiary dotyczą:

KES - uniwersalna kotwa ze śrubą w komplecie

KEHZ - uniwersalna kotwa z hakiem zawijanym

KEHO - uniwersalna kotwa z hakiem oczkowym

KEHS - uniwersalna kotwa z hakiem sufitowym

KE - uniwersalna tuleja rozporowa

Średnica ø[mm] / Długość L[mm] / Gwint [mm]

ø 10 / 45 / M 6

ø 12 / 50 / M 8

ø 15 / 60 / M 10

ø 18 / 74 / M 12

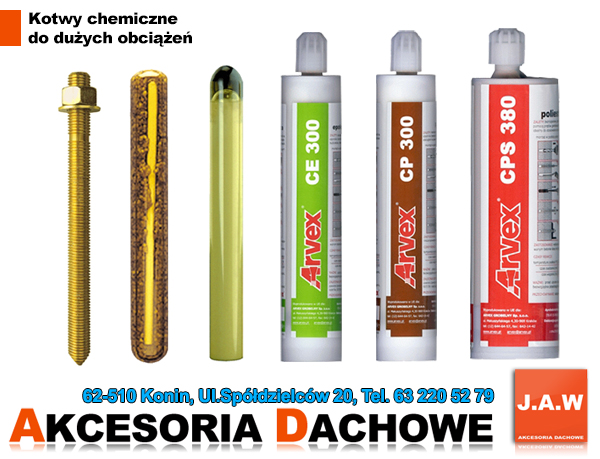

KOTWY CHEMICZNE UNIWERSALNE
INFORMACJE

Kotwy chemiczne do pewnych i niezawodnych zamocowań - JAW Konin

Kotwy chemiczne uniwersalne

Specjalistyczne typy kotew stalowych o szerokim zastosowaniu dla większości materiałów budowlanych, zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach.

Materiał: zaprawa na bazie żywicy epoksydowo-akrylowej
